(osb-3) Сайдинг. Инструкция по монтажу. Перпендикулярно направлению монтажа панелей. Mar 18, 2018 - Обшивка OSB плитами: как крепить ОСБ плиты на стены с деревянной. Обшивка осб: монтаж осб плит к стене поверх утеплителя.

Инструкция по монтажу и эксплуатации панелей стеновых и кровельных бескаркасных ПСБ и ПКБ Teplant (Теплант) Издание №2 Изменение №0 Введено 30 августа 2012 г. ИС 5284-07-2012 Содержание. Подготовительные работы. Монтаж панелей. Монтаж дополнительных элементов здания. Работы после завершения монтажа. Эксплуатация панелей.

Подготовительные работы Непосредственно перед монтажом панелей рекомендуется проверить наличие на строительной площадке всех необходимых материалов (уплотнительных и крепежных) для обеспечения бесперебойного производства монтажных работ. Номенклатура, марка материалов и их количество должно быть на площадке в соответствии с проектной документацией.

При монтаже необходимо выполнять требования «Правил по переносу и хранению панелей Teplant (Теплант)», которые указаны на оранжевой этикетке, расположенной на каждой пачке панелей (рис.1). Необходимые инструменты и приспособления. Мягкие стропы грузоподъемностью 5 т., длиной по 10 м.

Обрезиненные нижние прокладки и верхние дистанционные распорки с упорами размером 1200x150 мм - 4 шт (рис. На поверхности резины не допускается выступающих частей крепежа во избежание повреждения панелей.

Капроновый трос диаметром не менее 4 мм. Для стабилизации пачек и отдельных панелей при подъеме.

Распорная рама или траверса для предотвращения схождения мягких строп при подъеме пачки панелей длиной более 7 м.- 1 шт.(рис.З). Вакуумные присоски, зажимы рычажного или струбцинного типа или иные приспособления для переноса к месту монтажа отдельной панели -1- 2 шт (рис.4). Механизмы и приспособления не должны нарушать целостность панели. Мягкие стропы грузоподъемностью 1 т. Для подвески зажимов - 2 шт. Строительные леса или механизированные площадки для подъема людей на требуемую высоту (по высоте конька здания) -2 шт. Электрический инструмент для резки тонколистового металла не вызывающий нагрева металла (электрический лобзик) и ручные ножницы - по 1 шт.

Электрические сверлильные машины со специальными насадками для заворачивания саморезов - 2 шт. Рекомендуется использовать специализированный инструмент с регулировкой усилия затяжки и с приспособлением для захвата саморезов. Измерительные рулетки (длиной 7,5-10м)-2 шт. Маркеры по металлу и полиэтилену-4 шт. Строительный уровень (0,6-1 м)-1 шт. Строительный отвес-1 шт.

Строительный угольник (металлический или деревянный) -1 шт. Монтаж стеновых панелей допускается только после возведения цоколя в проектное положение. Перед осуществлениелл монтажа необходимо проверить точность размеров, прямолинейность цоколя и ровность его поверхности. При работе с панелями и их монтаже следует точно следовать инструкциям и чертежам, а так же соблюдать способы крепления и соединения панелей. Во избежание повреждения панели, её подъем осуществляйте с помощью специальных монтажных приспособлений, таких как вакуумные присоски, зажимы рычажного или струбцинного типа, с использованием страховочной ленты.

При этом механизмы и приспособления не должны нарушать целостность панели (рис.4) 2. Предварительные работы (до приема панелей на стройплощадку). Составьте план размещения панелей на объект. Учитывайте тип панелей, марки, удобство их переноса к месту непосредственно монтажа с минимальными перестановками крана и строительных лесов.

Выровняйте площадки складирования панелей (неровности не допускаются), при необходимости опсыпьте щебнем. Подготовительные работы (перед началом монтажа панелей).

Выровняйте прилегающую к зданию территорию шириной не менее 2,5 м для установки лесов или перемещения механических подъемных площадок. Выровняйте площадку внутри модульного здания для установки лесов или перемещения механической подъемной площадки. Завершите все работы по монтажу каркаса здания, особенно сварочные работы и окраску каркаса. Произведите окончательную нивелировку, с простановкой отметок низа панелей на всех колоннах.

Произведите простановку отметок верха и низа панелей по оконным, воротным ригелям и верха панелей под кровлей с учетом монтажного размера панели - 1000. мм., зазора между панелями -1,5 мм.

Скачав виртуальный бильярд вы сможете проверить свои силы играя против компьютера или же простив человека на одном компьютере. Данный симулятор бильярда выполнен в 3D варианте, что лучше передает всю механику и суть игры. Эта игра расскажет вам об основных играх и их правилах. Бильярд игра на компьютер. Все больше людей начинают играть в бильярд, и для начало мы рекомендуем начать с игры в бильярд на компьютере.

И замка панели - 22 мм. В целях предотвращения ошибок при монтаже панелей (рис. Распакуйте ящики (при ящичной упаковке). Произведите ревизию панелей, не допуская волочения панели по поверхности другой панели. Разместите пачки панелей по маркам и количеству, необходимому на данный элемент фасада и кровли. Размещение проведите на подготовленные площадки вблизи места монтажа с учетом свободного перемещения крана и других транспортных средств. Установите строительные леса или механизированные площадки для подъема монтажников кместу крепления панелей.

Подготовка панелей кмонтажу. Удалите упаковочную пленку с пачки панелей. Положите панель на прокладки из полистирола, дерева, пенопласта. Можно прямо на той же пачке.

Внимательно осмотрите замковые части панели. Выступание минеральной ваты за пределы внутренней полочки замка не допускается. При необходимости удалите излишки минеральной ваты деревянным скребком. Удалите защитную пленку из замкового соединения.

Удалите защитную пленку с мест прилегания панели к несущим конструкциям (колонны, ригели). Удалите защитную пленку с мест расположения крепежных элементов (саморезов) (рис. Монтаж панелей 5.

Порядок монтажа стеновых панелей Монтаж начинайте со стеновых панелей. Перед монтажом установите фасонный элемент (нащельник) цоколя-пункт 10.1. Присоедините к панели зажимы на расстоянии 1/4-1/5 L от обоих торцов. Центр прижимной пластины должен располагаться не ближе 150 мм от края панели. При использовании вакуумных присосок устанавливайте зажимы согласно инструкции на вакуумник.

Привяжите к краям панелей капроновые троса для стабилизации панели при переносе к точке монтажа. Придерживая панель осуществите ее подъем краном. Подайте панель в место монтажа.

Совместите отметки на колонне (ригеле) по пунктам 3.4 и 3.5 с краями панели (рис. Монтажный зазор между торцами панелей, между панелями и кровлей, цоколем, примыкающими стенами и т. Должен быть 20-30мм. Оказывать чрезмерное давление при стыковании панелей не допускается, между панелями должен быть гарантированный зазор, во избежание выпучивания металлического листа в замковом соединении.

Проверьте строительным уровнем горизонтальность (вертикальность) кромки панели (рис. Начертите или разметьте место сверления. Закрепите панель саморезами к несущим конструкциям выдерживая расстояние согласно проекту, Рекомендуемое положение показано на (рис. Увеличение расстояний в стыке панелей и расстояний между саморезами и стыком недопустимо, т.к.

Фасонные элементы, закрывающие этот стык, рассчитаны именно на эти размеры, и в случае увеличения расстояния, головка самореза будет мешать нормальной установке фасонных элементов. Количество крепежных саморезов на поверхности стены должно быть в соответствии с проектной документацией. Количество крепежных саморезов на углах стены выбирайте из расчета 3-5 саморезов на панель-прогон или панель-колонну, из-за увеличенного ветрового отрыва на углах здания. Количество саморезов определяется проектной документацией. Затяжку саморезов производите до устранения выгиба металлической шайбы. Выгиб внутрь шайбы означает чрезмерную затяжку-что недопустимо (рис.

Очередность монтажа стеновых панелей Монтаж фасадных панелей рекомендуется вести с углов, чем достигаются минимальные отклонения в размерах, а также придается жесткость возведенным панелям посредством примыкания углов двух панелей. Первую панель установите на цоколь на расстоянии 20-30 мм от цоколя(рис. Обязательно проверьте горизонтальность (вертикальность). Вторую панель установите на первую до соединения замков. Третью панель и последующую устанавливайте аналогично второй. Панели, стыкующиеся с окном, дверью, воротами требуют повышенного внимания, из-за стыковки с ригелями и соседними панелями. Эти панели требуют иногда вырезки части панели под проем.

Вырезка производится на месте монтажа электрическим лобзиком после разметки. Обязательно при разметке учитывайте монтажные зазоры, составляющие 20-30 мм между панелями и оконными или дверными блоками. После контроля горизонтальности линий среза строительным уровнем с двух сторон панели произведите рез по обеим сторонам - прорежьте минеральную вату и удалите кусок панели.

В случае невозможности резания на смонтированной панели(выступающие части ригеля внутрь панели, близкое расположение конструкций, и т.д.) на панель нанесите разметку с внутренней стороны панели непосредственно в месте монтажа, без закрепления панели саморезами. После чего снимите панель и положите на специальные подставки. Разметку переносите с обеих сторон, по разметке, электролобзиком, после чего прорежьте вату острым ножом и удалите кусок панели с минеральной ватой. Подъем панели с вырезом к месту монтажа производите с особой осторожностью, т. Панель потеряла свою начальную несущую способность! Последняя панель при горизонтальной раскладке стыкуется со свесом кровли. Стык панелей может быть как по внутреннему листу кровельной панели, так и по верхнему профилированному листу.

Проверьте зазоры между стеновой и кровельной панелью. Зазор должен составлять 20-30 мм.

При необходимости произведите подрезку стеновой панели либо осуществите подрезку внутреннего листа кровельной панели с выемкой минеральной ваты. В случае нарушения целостности панели крепление вдоль сэндвич - панели к ригелю не производится. Если производилась подрезка панели, то крепление к продольной подконструкции обязательно. После монтажа всех стеновых панелей на данном участке, либо на всем здании - переходите к монтажу кровельных панелей. Варианты применения прогонов показаны на рис. Необходимо учитывать максимально допустимое расстояние между опорами. При горизонтальной раскладке панелей допускается монтаж панели только в положении указанном на рис.11.

Расположение панелей в перевернутом виде ведет к проникновению влаги внутрь панели, и в дальнейшем, к полной потере прочности и разрушению конструкции! Минимальная ширина опоры панелей на промежуточных опорах составляет 60 мм, а на крайней опоре 40 мм. Показана Ширина опорной площадки прогона: Рекомендуемое количество винтов должно составлять не менее: по основной площади стены - 2 винта на панель и стойку (ригель); по угловым панелям (при вертикальном расположении панелей) или стойкам (при горизонтальном расположении панелей) -3 винта на панель и стойку. Расчет приведен для стеновых панелей с толщиной металла 0,5 мм. Порядок монтажа кровельных сэндвич-панелей. Монтаж кровельных панелей ведется с крайней нижней панели. Следующие панели монтируются согласно проекта (монтажной схеме) (рис.

От монтажа первой кровельной панели зависит правильность монтажа всех остальных панелей 7.2. Внимательно осмотрите панель. Удалите с места подрезки свеса кровли минеральную вату, в том числе и из гофр. Внимательно осмотрите замковые части панели. Выступание минеральной ваты за пределы внутренней полочки замка не допускается. При необходимости удалите излишки минеральной ваты деревянным скребком. Первая панель монтируется открытой волной (гофрой) в сторону торца здания.

Присоедините к панели зажимы на расстоянии 1/4-1/5 L от обоих торцов. Центр прижимной пластины должен располагаться в промежутке между первой и второй или второй и третьей гофрами. При использовании вакуумных присосок, устанавливайте согласно инструкции на вакуумник. Привяжите к краям панелей капроновые троса для стабилизации панели при переносе к точке монтажа. Придерживая панель осуществите ее подъем краном. Подайте панель в место монтажа.

Выровняйте край панели с торцом здания по внешнему краю стеновых сэндвич-панелей с помощью строительного угла (деревянного или металлического угольника) (рис. Выставите свес панели на расстояние, заданное в проекте. Проверьте параллельность торцевой кромки панели с осью здания, натянув шнур по коньку, а если нет стыка панелей, то по фасаду здания. От этого зависит какой край будет у смонтированных панелей: ровный или ступенчатый. Зазор в замковом соединении между панелями 1-1,5 мм. Оказывать чрезмерное давление при стыковке панелей не допускается, между панелями должен быть гарантированный зазор, во избежание выпучивания замкового соединения.

Накерните место сверления. Закрепите панель саморезами к несущим конструкциям. Количество крепежных саморезов устанавливается согласно проекту. Количество крепежных саморезов на углах кровли выбирается из расчета 4 самореза на панель-прогон, из-за увеличенного ветрового отрыва на углах здания. Количество саморезов должно быть не менее чем указано в проекте. Количество крепежных саморезов по боковым сторонам кровли выбирается из расчета 3 самореза на панель-прогон или в соответствии с проектом.

Затяжку саморезов производите до устранения выгиба металлической шайбы. Выгиб внутрь шайбы означает чрезмерную затяжку, что недопустимо. Стыковку следующей панели осуществляйте согласно (рис. Очередность монтажа кровельных панелей 8.1.

Очередность монтажа панелей осуществляйте согласно (рис. Кровельные панели могут крепиться на кровельные прогоны из стали, дерева или бетона, а также на профильный лист типа Н.

Варианты применения прогонов показаны на рис. Необходимо учитывать минимальный уклон крыши а min=7° и максимальное допустимое расстояние между опорами. Минимальная ширина опоры панелей на промежуточных опорах составляет 60мм, а на крайней 40 мм. 18 показана ширина опорной площадки прогона: Рекомендуемое количество винтов должно составлять не менее -по основной площади крыши - 2 винта на панель и прогон; - по крайним панелям - 3 винта на панель и прогон; - по крайним прогонам - 3 винта на панель и прогон; - по угловым панелям на крайних прогонах-4 винта на панель и прогон. Пленку с панелей удаляйте сразу после монтажа панелей! Moнтаж дополнительных элементов здания 9. Установка оконных и дверных блоков.

Крепление оконных и дверных блоков осуществляется только к металлическим подконструкциям, крепление к сэндвич-панелям запрещено. Наличие монтажных зазоров 20 мм обязательно. Последовательность установки нащельников. Перед установкой нащельников все монтажные зазоры заполните минеральной ватой VattaRUS Лайт. Минимальный перехлест нащельников - 40 мм, максимальный шаг крепежных саморезов - 400 мм.

На саморезах установите шайбы с резиновыми прокладками для обеспечения герметичности. На сторонах нащельников обращенных вверх нанесите внутри слой герметика или установите уплотнительную ленту шириной 9-15 мм.

Сначала установите нащельник цоколя (НЦ-1). Обновление прошивки диска hp. Его необходимо устанавливать до монтажа первой стеновой панели типа сэндвич.

Инструкция По Монтажа Осб Панелей С Каркасом

Ребро нащельника должно зайти в минеральную вату панели. Расстояние от наружного края панели до наружного края нащельника должно быть выполнено строго по проекту, с соблюдением этой величины на всем протяжении фасада. Прикрепите нащельник к цоколю с помощью дюбель- гвоздя 6x40 мм или другим крепежом. После установки цокольного нащельника монтируйте стеновые панели. Нащельник цоколя.

Нанесите герметик на верхнюю внутреннюю сторону. Нижнюю отбортовку заведите за маску цокольного нащельника. Нащельник прижмите к стеновой панели и закрепите саморезами к панели в верхней части нащельника. Маска нащельника свеса кровли. Проверьте тщательность заполнения и герметизации монтажного зазора. Отогните прорезанные трапеции для перекрытия гофр верхнего листа.

Крепите только к стеновой панели саморезами. Нащельник свеса кровли крепить только к стеновой панели.

Угловые нащельники начинайте крепить с нижнего. На нижнем нащельнике произведите подрезку для полного прилегания к нащельнику цоколя. На верхнем нащельнике произведите подрезку для плотного прилегания к нащельнику свеса. Нащельники удлинения фасада. На нижнем нащельнике произведите подрезку, для полного прилегания к нащельнику цоколя. На верхнем произведите подрезку, для полного прилегания к нащельнику свеса. Нащельник обрамления торца кровли.

На нижнем нащельнике произведите подрезку, для полного прилегания к угловому нащельнику, и предотвращению затекания воды. Коньковый нащельник, вместе с двумя масками конькового нащельника. Отогните прорезанные трапеции для перекрытия щели между гофрами верхнего листа. Проверьте тщательность заполнения и герметизации монтажного зазора. Нащельники окон, дверей, ворот, начиная с нижнего нащельника.

Осуществите подрезку нащельников для плотного сопряжения. Нанесите герметик с внутренней стороны шириной 10 -15 мм, на все края нащельников обращенные вверх для предотвращения проникновения воды. Произведите герметизацию монтажной пеной изнутри помещения тех монтажных зазоров, которые недостаточно были загерметизированы снаружи здания.

Установите внутренние нащельники цоколя. Установите внутренние нащельники свеса. Установите внутренние угловые нащельники. Установите внутренние нащельники конька. Установите внутренние нащельники торца кровли. Установите внутренние нащельники окон, дверей, ворот.

Работы после завершения монтажа. Удалите защитную пленку на стеновых панелях как снаружи, так и внутри здания. Удалите защитную пленку на кровельных панелях как снаружи, так и внутри. Удалите защитную пленку на нащельниках как снаружи, так и внутри нащельника.

Инструкция По Монтаж Осп Панелей Видео

Отмойте следы грязи на панелях и нащельниках влажной тряпкой. При неэффективности этого способа воспользуйтесь тряпкой, смоченной в растворителях - Уайт-спирт, 646 или ацетон. Не более 40 возвратно­поступательных движений за 1 раз, при не удалении следов грязи повторить через 30-40 мин. Смонтированные нащельники должны обеспечить отсутствие проникновения влаги в здание, а также непосредственно в тело панели как изнутри здания, так и снаружи. Эксплуатация панелей.

Панели кровельные и стеновые (в дальнейшем - панели) бескаркасные с утеплителем, предназначены для стеновых ограждений и покрытий зданий в жилищно-гражданском и промышленном строительстве, возводимых и эксплуатируемых в I - VI районах по скоростной и ветровой нагрузкам по СП 20. (Свод правил. Нагрузки и воздействия.

Актуализированная редакция СНиП 2.01.07-85), эксплуатируемых в неагрессивных и слабоагрессивных средах при температуре наружной поверхности панели от минус 65 до плюс 75°С, температуре внутренней поверхности панели до плюс 30°С, относительной влажности воздуха внутри помещения не более 60%. Шаг опор для стеновых и кровельных панелей определяется по СП 20.

При этом не рекомендуется принимать шаг опор для кровельных панелей более 3 метров. Монтаж панелей проводится в соответствии с проектной документацией и настоящей Инструкцией. Крепление на панели дополнительных конструкций определяется проектной документацией с учетом СП 20.

И подтверждается расчетами или испытаниями конструкции. Удары по панелям при монтаже, установке креплений, заделке стыков и примыканий не допускаются. При ремонте лакокрасочного покрытия панели рекомендуется использовать специальные ремонтные эмали, например производства Акзо Нобель (Швеция). Эмаль ремонтная для полимерных покрытий Р5-526. Высококачественная быстросохнущая акриловая эмаль в аэрозольной упаковке предназначена для окраски металлических изделий различного назначения, в том числе для устранения повреждений полимерного покрытия, возникающих при монтаже металлочерепицы, профнастила, водосточных и вентиляционных систем, торгового оборудования и т.п. Применяется для наружных и внутренних работ.

Легко наносится на труднодоступные места, имеет хорошую укрывистость и превосходную адгезию к окрашиваемой поверхности. Покрытие имеет соответствующий ремонтируемому покрытию цвет и блеск, хорошие механические свойства. После высыхания эмаль образует надежное, атмосферостойкое покрытие с высокой прочностью и длительным сроком эксплуатации. Эмаль ремонтная для полимерных покрытий выпускается для удобства применения согласно каталогу RAL (Р5-526/ХХХХ, где ХХХХ индекс цвета по RAL). В настоящее время выпускается 21 цвет ремонтной эмали: RAL 1014, RAL 1015, RAL 1018, RAL 3003, RAL 3005, RAL 3009, RAL 3011, RAL 5002, RAL 5005, RAL 5021, RAL 6002, RAL 6005, RAL 7004, RAL 7005,RAL 7024, RAL 8017, RAL 8019, RAL 9002, RAL 9003, RAL 9006, RAL 9010. Срок годности 2 года со дня выпуска. Фасовка - аэрозольный баллон 520 мл.

Вес нетто 300 г. Каждый продукт компании Акзо Нобель сопровождается паспортом безопасности, подготовленным в соответствии с Директивой ЕС 91/155/ЕС и поправками согласно Директиве 2001 /58/ЕС - Европа. В лакокрасочных материалах производства компании Акзо Нобель отсутствуют запрещенные к использованию директивой ЕС 202/95 от 01.07.06 опасные вещества, в частности соединения свинца, кадмия, хрома шестивалентного, полибромированных бифенилов, полибромированныхдифениловых эфиров.

Рекомендуется не менее 2 раз в год производить чистку (мытьё) фасадов и кровли, для обеспечения эстетичного внешнего вида, а также отсутствия образования грязи на поверхности. Чистку (мытьё) фасадов и кровли должны производить специализированные организации. Гарантии и условия эксплуатации рулонного стального проката с полимерным покрытием, используемого для обшивок панелей согласно ТУ 1111-07-2011. Гарантийный срок эксплуатации панелей при соблюдении условий транспортирования, складирования, хранения, монтажа и эксплуатации, установленных в Инструкции 'Транспортирование и складирование конструкционных сэндвич-панелей 'Teplant' и 'Инструкции по монтажу и эксплуатации' - 5 лет с момента отгрузки с предприятия - изготовителя. Гарантийный срок эксплуатации - период в течение которого, в случае обнаружения в панелях недостатков, изготовитель обязуется удовлетворить требования потребителя (в рамках статьи 29 Федерального закона №261- ФЗ).

Инструкция по монтажу домов из СИП с ППУ (канадская технология каркасно-щитового домостроения) СИП с ППУ - Структурно Изолированная Панель с ПеноПолиУретаном. Первым этапом по строительству дома проводятся земляные работы, и устройство фундамента. Рекомендуемыми типами фундаментов под дома из СИП с ППУ, являются монолитный малозаглубленный фундамент – монолитная бетонная армированная лента на песчаной подушке ( рис.1), свайный буронабивной с железобетонным ростверком ( рис. 2), или винтовые сваи с силовой деревянной обвязкой - рандбалкой, выполняющей функцию ростверка (рис.3). Окончательный выбор фундамента, конечно, определяется видом почв на участке строительства, уровнем грунтовых вод, и пожеланиями заказчика к устройству подвала. После окончания работ по устройству фундамента, перед укладкой нижнего обвязочного бруса дома, необходимо обеспечить надежную гидроизоляцию всех деревянных элементов строящегося дома от бетонных и металлических частей конструкции. Для этого используется битумная мастика по ГОСТ 25591-83 и ГОСТ, битумированная бумага по ГОСТ515-77., рубероид по ГОСТ 10923-93.

На фундамент, покрытый гидроизолирующим слоем водонепроницаемого материала, укладывается нижний обвязочный брус дома (рис. Установка производится в «нулевой уровень» с помощью нивелира или строительного уровня, в строгом соответствии с разработанными чертежами.

К укладке нижнего обвязочного бруса следует подойти с особым вниманием, т.к. От точности его установки зависит качество и простота дальнейшей сборки дома. Рекомендуемое сечение нижнего обвязочного бруса не менее 100х150, но возможно использовать и 40х150. Нижний обвязочный брус крепится к фундаменту с помощью анкерных болтов, либо анкерных болтов с гайками по ГОСТ 24379.1-80, установленных с шагом 500 мм по центру обвязочного бруса. Рекомендуемый диаметр анкерного болта 10÷12 мм, длина болта должна обеспечить крепление к бетону не менее чем на 100 мм. Головки болтов утапливаются в обвязку, заподлицо с верхней гранью нижнего обвязочного бруса. 1: Монолитный малозаглубленный фундамент.

На нижнем обвязочном брусе монтируется цокольное перекрытие, состоящее из деревянных лаг, уложенных в выбранные пазы СИП с ППУ и передающих нагрузку от перекрытия на фундамент, и самих СИП. Монтаж начинается с установки угловой панели ( Рис. Затем в специально выбранный в ПЕНОПОЛИУРЕТАНЕ паз вкладывается брус, к которому с другой стороны крепится следующая СИП, и т.д.

После того, как весь крайний ряд панелей срощен по длине, в боковой паз вкладывается сдвоенная брус перекрытия, панели пришиваются к ней, и начинается сборка следующего ряда панелей. Монтаж перекрытия ведется в строгом соответствии с предварительно разработанным планом монтажа цокольного перекрытия. Все пазы в СИП с ППУ перед установкой панели обрабатываются монтажной пеной. Панели пришиваются к деревянному брусу вставок и лаг перекрытия посредством шурупов по дереву черных 3,5х40 мм с шагом 150 мм ( Рис. Сдвоенные вставки и лаги скручиваются по длине между собой с помощью саморезов по дереву черных 4,2х75 мм с шагом 400 мм. Все торцы перекрытия закрываются брусом 50х150 мм. Цокольное перекрытие крепить к нижнему обвязочному брусу саморезами 8х280 через каждую сдвоенную лагу.

5: Монтаж цокольного перекрытия. 6: Устройство цокольного перекрытия. Следующим этапом сборки дома идет сборка стен первого этажа.

В первую очередь в соответствии с предварительно разработанной схемой монтажа укладывается нижняя обвязка стен первого этажа (Рис. При этом надо обратить внимание, что между обвязками остаются зазоры равные по величине толщине OSB СИП, что обязательно должно быть отражено на схеме монтажа.

Установку нижней обвязки следует проводить очень внимательно, т.к. При отклонениях от схемы монтажа возникнут проблемы при дальнейшей сборке стен. Нижняя обвязка крепится к цокольному перекрытию саморезами 4,2х75 с шагом не более400 мм. Также следует обратить внимание на то, что нижняя обвязка для повышения точности и облегчения ее монтажа в местах дверных проемов дана без разрывов. Вырезы в ней под дверные проемы следует сделать по месту, после сборки стен 1-ого этажа. А расположение дверных проемов следует учесть при размещении саморезов, крепящих нижнюю обвязку.

7: Монтаж нижней обвязки стен. После монтажа нижней обвязки стен, следует монтаж непосредственно самих стен, состоящих из деревянного каркаса и СИП. Предварительно необходимо изучить схему расположения и маркировки стен. Монтаж стен начинается с установки двух угловых панелей, положение которых проверяется с помощью отвеса. Сначала крепится крайняя стойка, которая будет закрывать торец стены. Стойка крепится к нижней обвязке двумя саморезами 4,2х75. Затем к этой стойке крепится стеновая СИП с ППУ.

При этом стойка входит в предварительно обработанную монтажной пеной выборку. СИП с ППУ ( Рис. Панель крепится к стойке и нижней обвязке с помощью шурупов по дереву черных 3,5х40 с шагом 150 мм, с обеих сторон панели. Затем устанавливается и аналогично крепится стойка и панель другой стороны угла. После этого угловые панели стягиваются между собой саморезами-глухарями 8х200 с шагом 500 мм (Рис. Далее продолжается последовательная установка всех стеновых панелей и стоек по периметру и во внутренних помещениях дома в обе стороны от первого угла (Рис.

Панели крепятся к стойкам и нижним обвязкам с помощью шурупов 3,5х40 с шагом 150 мм, углы и места Т- образных стыков несущих стен стягиваются саморезами-глухарями 8х200 с шагом 500 мм. Сдвоенные стойки крепятся между собой саморезами 4,2х75 с шагом 400 мм, и к нижним обвязкам двумя саморезами 4,2х75. Перед установкой панели выборки в ПЕНОПОЛИУРЕТАНЕ устанавливаемой СИП, обрабатываются монтажной пеной. 8: Начало монтажа стен.

12: Установка последней СИП с ППУ и стойки стен 1-ого этажа. После завершения сборки всех стен первого этажа верхние выборки СИП с ППУ пропениваются монтажной пеной, затем в них вкладывается верхняя обвязка 50х150 (Рис.

Верхняя обвязка крепится ко всем стойкам первого этажа саморезами 4,2х75, все СИП с ППУ первого этажа пришиваются к верхней обвязке шурупами 3,5х40 с шагом 150 мм с обеих сторон. Сборка стен второго и более этажей также проводится аналогично сборке стен первого этажа. Устройство стен при условии правильной сборки должно соответствовать Рис. Сборка межэтажного и чердачного перекрытий проводится аналогично сборке цокольного перекрытия. Устройство перекрытий при условии правильной сборки должно соответствовать Рис. 15: Устройство перегородок. 16: Устройство межэтажного и чердачного перекрытий.

После сборки всех стен дома и всех перекрытий, следует приступить к сборке крыши. В первую очередь внимательно изучаются схемы монтажа крыши и планы раскладки панелей крыши.

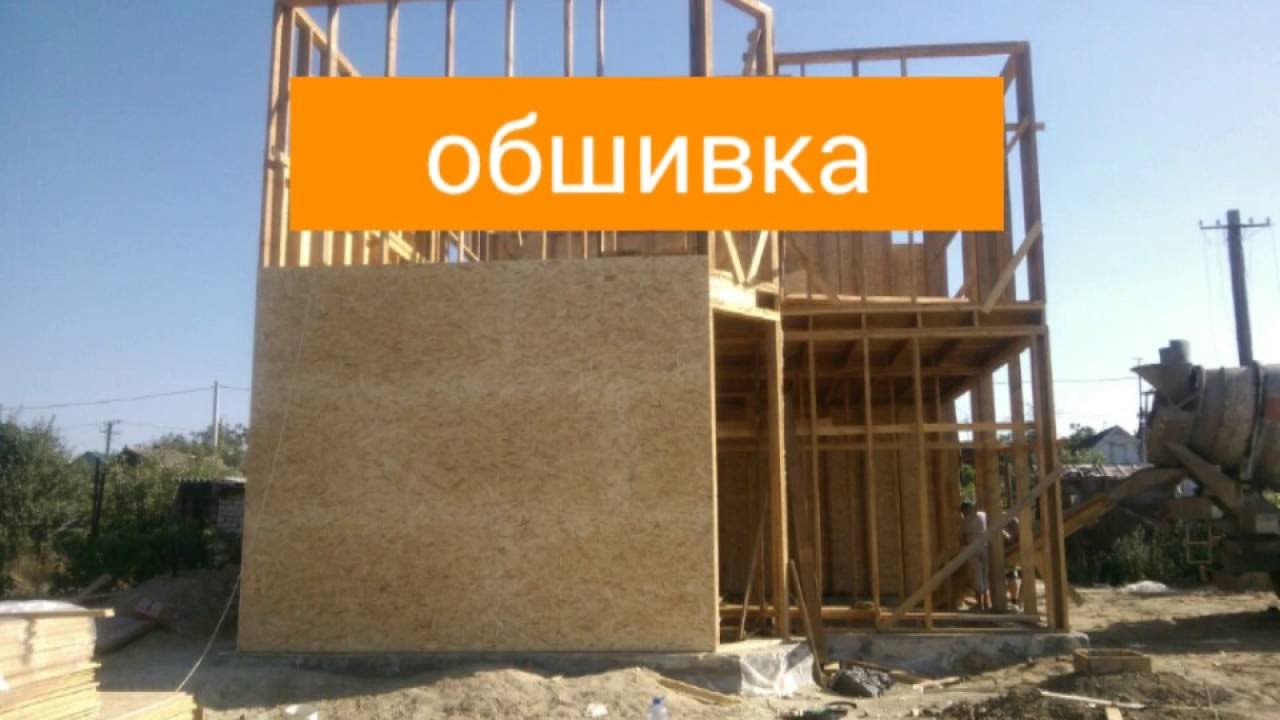

Плита Осб Цена

Сборка крыши начинается с установки несущих силовых конструкций крыши: мауэрлатов и прогонов, в т.ч. Конькового (Рис. В общем случае все силовые элементы опираются на несущие стены и стойки, и передают на них нагрузку от покрытия. Прогоны достаточно просто зафиксировать саморезами 8х280 по 2 шт. На одно место опирания. Если устройство крепления силового элемента будет иным, то для этого случая должен быть разработан специальный узел. После установки прогонов, в случае сложной многоскатной крыши, необходимо установить ребра и ендовы (Рис.
